建筑节能与结构一体化技术（建筑结构与保温一体化技术）

作者：卉原建材编辑：来源：发布日期： 2018.04.24

信息摘要：

建筑节能与结构一体化技术（建筑结构与保温一体化技术）是集建筑保温功能与墙体围护功能于一体，墙体不需要另行采取保温措施即可满足现行建筑节能标准…

logo

建筑节能与结构一体化技术也称建筑结构与保温一体化技术。是集建筑保温功能与墙体围护功能于一体，墙体不需要另行采取保温措施即可满足现行建筑节能标准要求，实现保温与墙体同寿命的建筑节能技术。界定一体化技术的概念要满足三个条件：一是建筑墙体保温应与结构同步施工，同时保温层外侧应有足够厚度的混凝土或其他无机材料防护层；二是施工后结构保温墙体无需再做保温即能满足现行节能标准要求；三是能够实现建筑保温与墙体同寿命。满足上述条件方能为建筑节能与结构一体化技术。

内容介绍

1、不同结构体系

通常采用的建筑结构类型主要包括砌体结构、框架结构、框剪结构、剪力墙结构，钢结构等，研究建筑节能与结构一体化技术就必须研究不同结构形式的节能。根据结构形式的不同，对各种结构形式的一体化技术进行了充分考察，主要包括各种框架填充墙自保温砌块结构体系类、夹芯墙复合保温结构体系类（卉原钢丝网架珍珠岩复合保温系统）、装配式混凝土复合墙板保温体系类和现浇混凝土墙体结构自保温体系类等。

2、防火性能

建筑防火功能是建筑物最重要的功能之一，节能与结构一体化技术必须首先满足相应的防火功能要求。一体化技术最大的特点是建筑墙体保温与结构融为一体，而且保温层外侧有足够厚度的防护层（一般保温层外侧有30mm～50mm的混凝土或水泥砂浆)，根据防火设计规范的规定，保温层外侧有30mm～50mm的防护层，其耐火极限不低于1.0h。根据有关外墙外保温薄抹灰系统墙角火试验结果显示，试验开始后10min时，薄抹灰系统顶部两面墙的交叉部位保护层首先脱开，聚苯板被点燃，随后保护层脱开面积逐渐扩展，燃烧面积也随之扩展，13min时，整个墙面全部开始燃烧，并在5min内墙面的聚苯板全部完毕。可见一体化技术的防火性能远远好于外墙外保温系统。

3、生产工艺

节能与结构一体化技术要求的性能指标，必须有较成熟的生产工艺作保障。相关生产企业必须从设备的先进性、经济性和适用性等方面进行了大量的科研试验，满足一体化技术要求的自动化生产设备，确定科学合理的产品生产工艺，提高生产效率和产品质量，有利于形成标准化、产业化的发展规模。

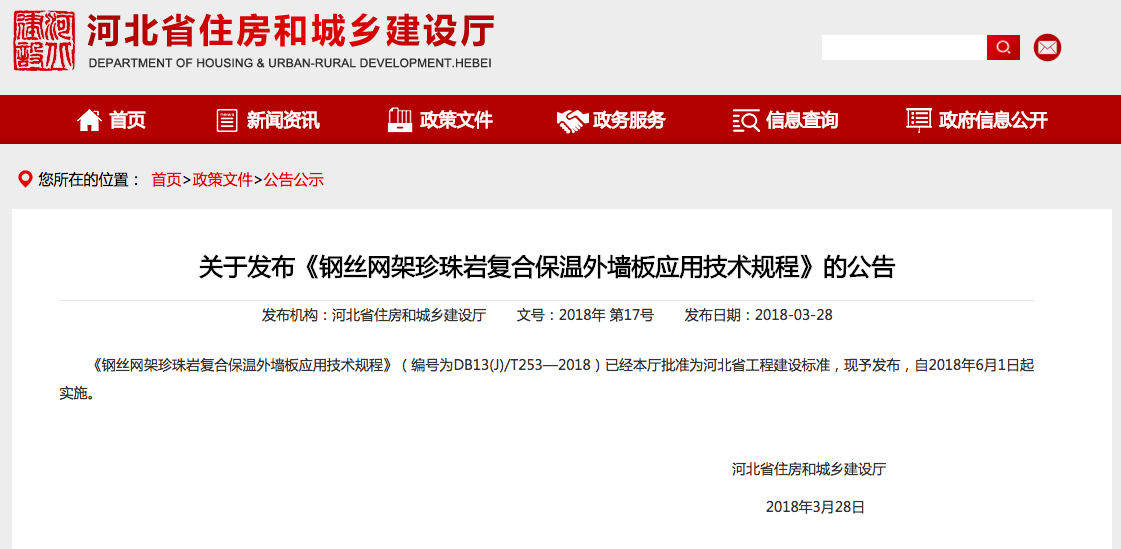

屏幕快照 2018-04-02 16.51.58

4、技术指标

耐久性是节能与结构一体化技术研究的关键因素之一，对关乎耐久性能的技术指标通过试验研究，指标进行了严格控制，对关乎抗裂性能的技术指标制定。严于国家标准的规定。

5、标准规程

标准规程是指导生产、设计、施工最重要的依据，为一体化技术的发展应用提供了强大的技术支撑。

6、建筑节能与结构一体化（ 卉原钢丝网架珍珠岩复合保温系统）的主要技术成果

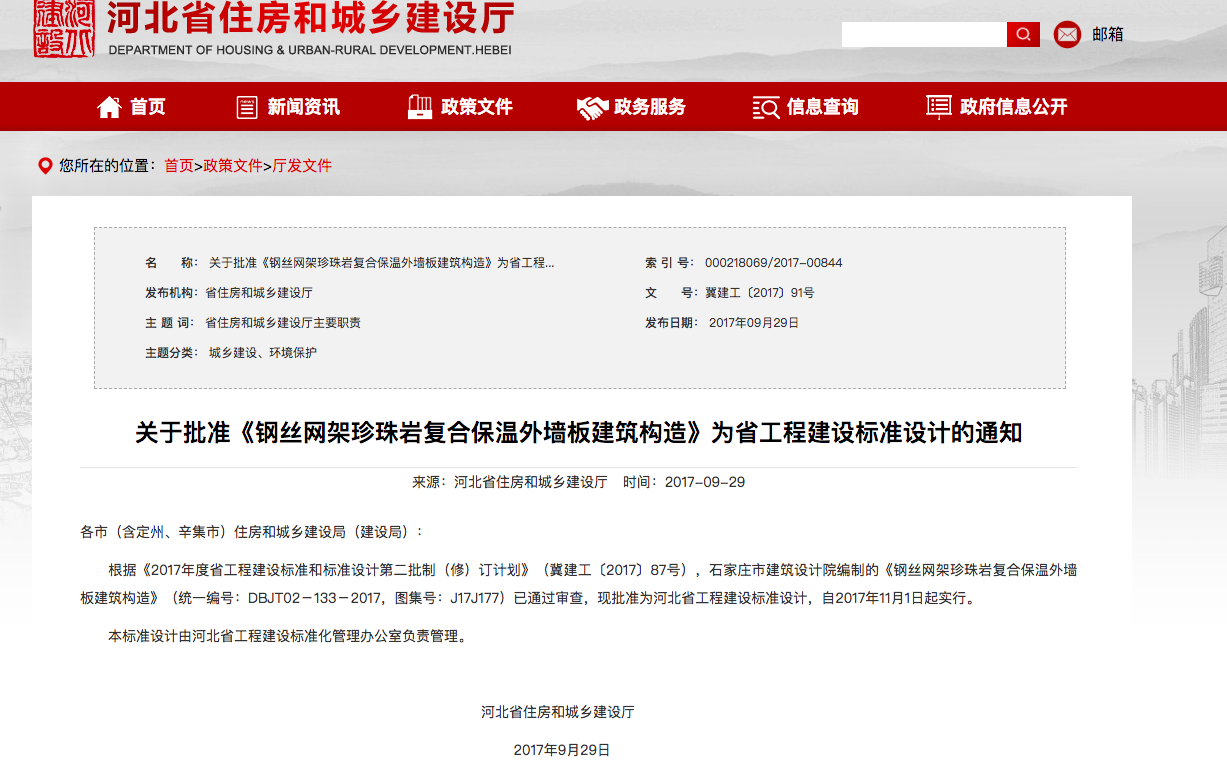

屏幕快照 2018-04-02 17.03.06

卉原钢丝网架珍珠岩复合保温外墙系统组成：

1. 混凝土结构墙、梁、柱珍珠岩复合保温板：是在工厂将保温板单侧复合珍珠岩板的板材。板材内斜穿V型金属丝，两侧表面焊接金属网形成三维钢丝网架。

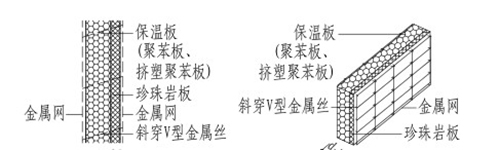

混凝土结构墙梁柱珍珠岩保温板结构图

混凝土结构

2. 非承重填充珍珠岩复合保温板：在工厂将保温板两侧复合珍珠岩的板材。板材内斜穿V型金属丝，两侧表面焊接金属网形成三维钢丝网架。

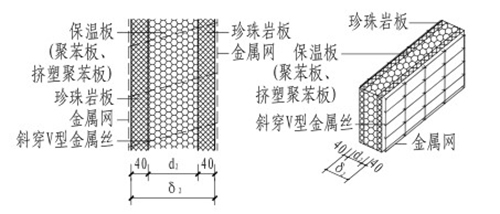

非承重填充珍珠岩保温板结构图

非承重填充

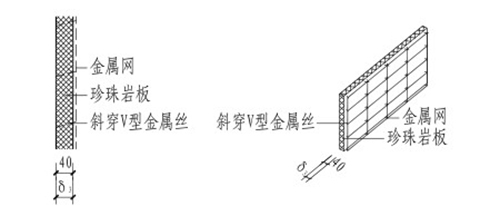

3.钢结构梁柱珍珠岩保温板：是单一材质的珍珠岩板材。板材内斜穿V型金属丝，单侧表面焊接金属形成三维钢丝网架。

钢结构梁柱珍珠岩保温板

钢结构

卉原钢丝网架珍珠岩复合保温外墙板在 混凝土框架结构 或混凝土框架剪力墙结构

在混凝土框架结构或混凝土框架剪力墙结构中应用的板材分别是 ：

1. 混凝土结构墙、梁、柱珍珠岩复合保温板

2. 非承重填充珍珠岩复合保温板

在框架结构中外墙保温系统分为两种类型

1. 现浇混凝土复合保温外墙系统

将混凝土结构墙、梁、柱珍珠岩复合保温板，置于外墙外模板内侧，混凝土现浇成型后与混凝土结构墙、梁、柱珍珠岩复合保温板结合成一体，再在混凝土结构墙、梁、柱珍珠岩复合保温板外侧喷涂20mm厚水泥砂浆和5 mm厚抗裂砂浆形成的外墙保温系统。

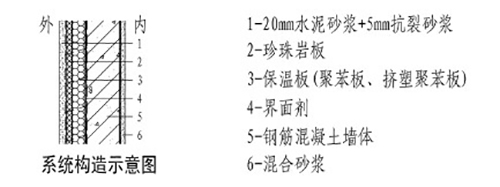

现浇混凝土复合保温外墙

2. 外围护结构填充墙系统

将非承重填充珍珠岩复合保温板在施工现场安装组合后，在外表面喷抹20mm厚水泥砂浆和5mm厚抗裂砂浆，内表面喷抹20mm厚水泥砂浆和5mm厚混合砂浆形成外墙填充墙。

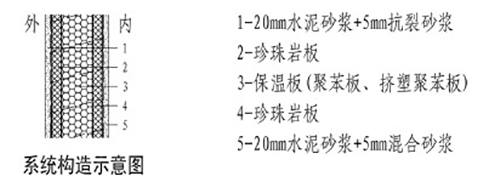

外维护结构填充墙

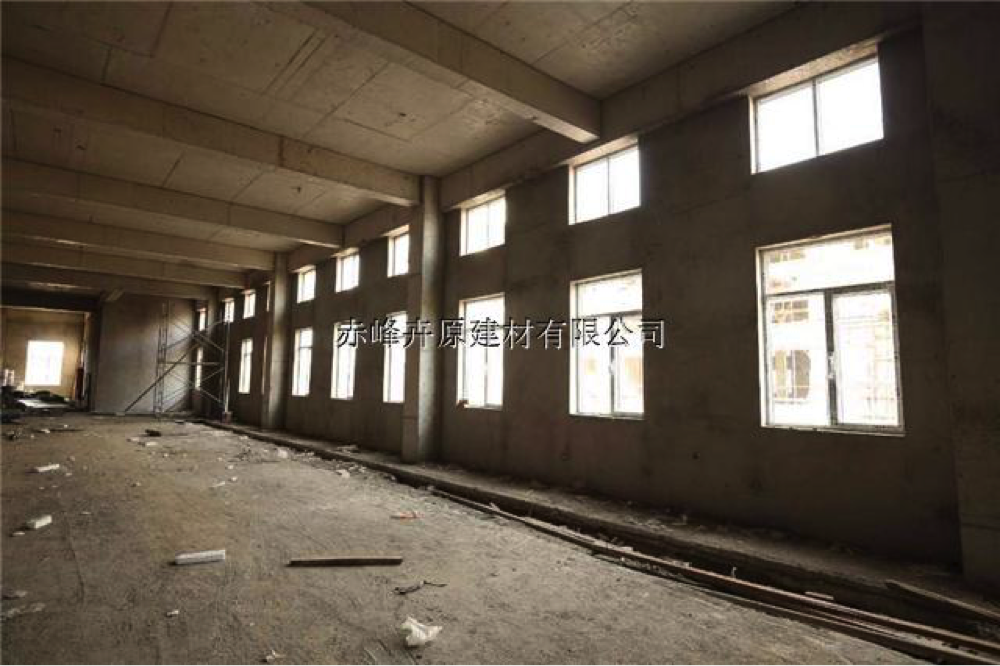

施工效果图如下：

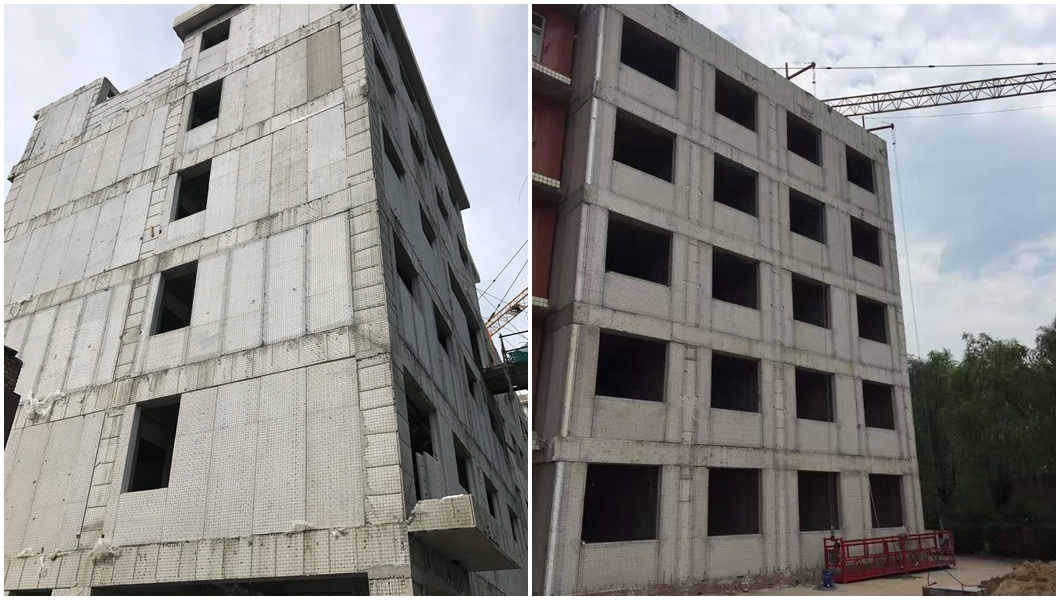

施工效果图

卉原钢丝网架珍珠岩复合保温外墙板在钢结构建筑的应用:

在钢结构建筑中需要应用如下板材：

1. 钢结构梁柱珍珠岩保温板

2. 非承重填充珍珠岩复合保温板

在钢梁、柱部分将钢结构梁柱珍珠岩保温板用锚栓与钢梁、柱连接，在填充墙部分安装非承重填充珍珠岩复合保温板并在外侧与钢结构梁柱珍珠岩保温板用钢丝网片进行连接。然后在墙体的内外侧进行抹灰处理。

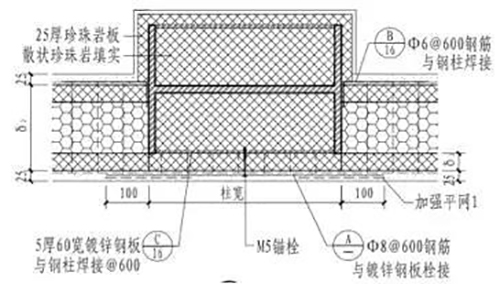

钢结构应用图

施工效果图如下：

卉原钢丝网架珍珠岩复合保温外墙系统的优势：

1. 保温与建筑同寿命（更长久）：卉原钢丝网架珍珠岩复合保温外墙板采用了建筑保温与结构一体化技术，杜绝了传统保温工艺产生的空鼓、脱落、崩裂、使用周期短、重复投资等弊病，打破了传统保温层25年设计寿命，实现保温层与建筑结构共享百年寿命。

2. 保温效果好（更节能）：珍珠岩板和聚苯板（EPS）或挤塑板（XPS）均为优良的保温板材，其中珍珠岩板为A级防火材料，在墙体厚度不变的基础上保温层厚度增加50%同时兼顾防火，实现了在不增加墙体厚度的基础上墙体节能超过75%节能标准。

3. 结构牢固（更抗震）：应用卉原混凝土结构墙、梁、柱珍珠岩复合保温板时，板材一侧的三维钢丝网架与混凝土浇注成一体。牢固性远远优于传统保温施工和免拆模板施工方案中的膨胀锚栓。珍珠岩板具有良好的力学特性，同时珍珠岩板和水泥砂浆均为硅酸盐材料，因此板材与抹灰层紧密咬合。同时，再加上板材牢固的三维钢丝网架结构使得墙体整体性更好，抗震性更高。 4. 防火性能强（更安全）：保温材料置于墙体内部，有效避免传统外墙保温引发火灾的风险。同时墙体在1000 高温下，耐火极限超过4小时，不散发有毒气体。

5. 隔音性能好（更静音）: 珍珠岩板材为微孔状材料，可以有效阻止声波的传播，确保了墙体的卓越隔音性能，为营造宁静的室内环境提供了保障，应用卉原非承重填充珍珠岩复合保温板的墙体空气隔声量超过55dB

6. 缩短工期（更节省）：采用卉原钢丝网架珍珠岩复合保温外墙板实现建筑结构与保温一体化施工，在板材安装完成后只需在外表面喷涂砂浆，找平即可。缩短了传统施工主体完工后再砌加气砖和单独做保温的工期。

同时，其他建筑保温与结构一体化解决方案（如CL建筑体系，EPS模块）所有部分均为浇注，而且在外侧浇注需要使用自密实混凝土，工期长，成本高。而卉原珍珠岩复合保温外墙板，减少浇注施工量，填充部分安装板材后抹灰即可。采用卉原钢丝网架珍珠岩复合保温外墙板可以使建筑整体交工缩短2-4个月，降低了施工管理成本，租赁费用及银行利息等费用。

7. 无需防火隔离带和耐火门窗（更经济）：满足现行建筑防火设计规范（GB50016-2014）的要求，外墙无需防火隔离带以及0.5小时耐火完整性门窗。

8. 符合国家政策（更规范）：卉原钢丝网架珍珠岩复合保温外墙板不仅具有建筑保温与结构一体化的特点同时具有装配式建筑部位部件的特性。符合国家推行的建筑装配化以及住宅产业化政策，达到国家推行的绿色建筑标准。

几种外墙施工方案的对比：

外墙施工方案	适用结构	浇筑工程量	施工工艺	施工周期	施工成本
卉原钢丝网架珍珠岩复合保温墙体系统	混凝土剪力墙结构，混凝土框架结构，钢框架结构	不增加建筑原有浇注量，不改变原有设计	混凝土梁、板、柱等区域采用大模内置施工工艺，填充墙部分墙板装配式作业，墙板安装完毕后，无需再做保温。建筑结构与保温一体化。	很快	较低
传统外贴式保温	混凝土剪力墙结构，混凝土框架结构，钢框架结构	不增加建筑原有浇注量，不改变原有设计	外墙完工后，再进行保温施工，施工周期长。	慢	高
CL建筑体系	混凝土剪力墙结构	浇注分内外两层，外侧仅为50mm浇注需用自密实混凝土，施工难度大。随着楼的增高，浇筑量增加。	混凝土梁、板、柱等区域把板材置于模板中间进行浇注。浇注完成无需再做保温。原本的砌块填充墙部分只能按传统外贴施工。建筑结构与保温一体化。	较快	一般
EPS 模块	混凝土剪力墙结构	浇注分内外两层，外侧仅为50mm浇注需用自密实混凝土，施工难度大。随着楼的增高，浇筑量增加。	混凝土梁、板、柱等区域把板材置于模板中间进行浇注。原本的砌块填充墙部分只能按传统外贴施工。建筑结构与保温一体化。	较快	一般
FS现浇免拆模板	混凝土剪力墙结构	不增加建筑原有浇注工程量，不改变原有设计	混凝土梁、板、柱等区域把板材置于模板中间进行浇注。原本的砌块填充墙部分只能按传统外贴施工。建筑结构与保温一体化。	较快	一般
