造价低、工序少、施工效率高,建筑结构与保温一体化怎么施工?

作者: 卉原建材 编辑: 来源: www.horiginalcn.com 发布日期: 2017.12.19
信息摘要:
为响应国家对建筑节能持续健康发展的工作精神,确保建筑保温的质量与安全同步发展。卉原建材研发生产的钢丝网架珍珠岩复合保温墙体系统建筑节能与结构…

4K1A0514

4K1A0510

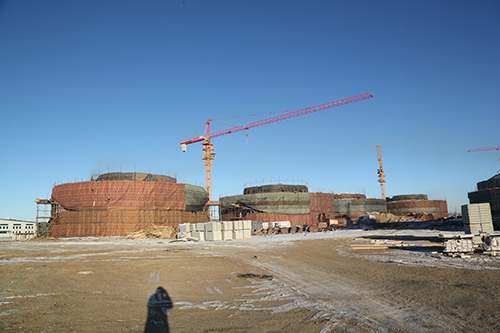

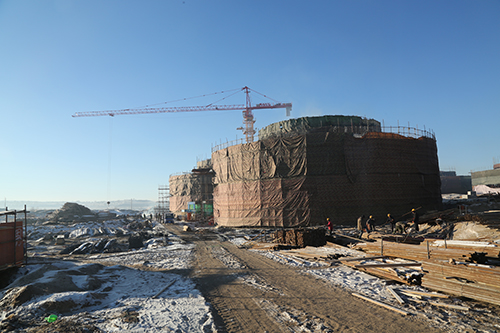

一、项目简介

项目地点:河北承德 御道口牧场
建设规模:河北省第三届“旅游发展产业大会”主会场及配套酒店度假村
实际工期:预计180天
项目目标:保障河北省第三届“旅游发展产业大会”2018年7月份召开配套设施应用

二、建筑结构与保温一体化技术及施工工艺介绍

       为响应国家对建筑节能持续健康发展的工作精神,确保建筑保温的质量与安全同步发展。卉原建材研发生产的钢丝网架珍珠岩复合保温墙体系统建筑节能与结构一体化技术,“旅发大会”主场馆及配套酒店度假村选用 卉原建材钢丝网架珍珠岩复合保温墙体系统实现了工业化生产,减少了施工工序,降低了工程造价。达到了保温与结构同步施工、保温与建筑同寿命的发展目标。并力争成为河北省建筑节能方面的“样板工地”。

4K1A0603

4K1A0611


1、建筑结构与保温一体化优点
1)降低工程造价
2)减少施工工序
3)工业化生产
4)现场装配式施工,减少湿法作业
5)提高施工效率
6)保温和结构一体化防护性能好

2、适用范围
       卉原钢丝网架复合墙体系统及施工工法是优良的建筑结构与保温一体化解决方案,突破了原有建筑结构与保温一体化仅适用于纯剪力墙结构或框剪结构的难点,将建筑结构与保温一体化技术拓展到了钢结构建筑以及混凝土框架结构,成为第一个可应用于所有建筑结构的建筑结构与保温一体化技术适用范围广阔。

4K1A0672

4K1A0776

 具体详细施工工艺点击参考钢丝网架珍珠岩复合外墙保温板建筑构造J17J77

       近年来我国政府对于建筑节能的重视程度不断加强,建筑节能标准不断提高,“十二五”期间,承德市将在全国率先执行节能75%的设计标准。市住建局相关负责人表示,这意味着,每平方米建筑的年采暖能耗可以再降低2.65千克标准煤。本市还将通过新建节能建筑和绿色建筑、对既有建筑节能改造等方式,节省620万吨标准煤。并从明年起承德市城市规划区范围内所有县(市),所有建筑都将按照保温结构一体化设计和建设,从而避免传统建筑在外墙上加贴保温层引起的不安全隐患。承德将成为河北省第一个全面强制推行保温结构一体化技术的城市。

谈到建筑节能,非常重要的一个环节就是建筑保温技术。随着节能标准的提高,建筑保温技术也要不断跟进。如果要满足现行的75%建筑节能标准,传统的保温做法,保温层厚度不断增大,施工难度不断增加,随之而来的成本不断提高已经成为了行业关注的重点问题。改变传统保温做法已经是一个势在必行的趋势 如果要在满足建筑节能标准的情况下,尽量控制建筑成本,建筑结构与保温一体化是良好的解决方案。

       我们河北卉原建材近年来始终围绕着建筑节能新技术进行产品的创新与研发,我们研发并投入市场的卉原钢丝网架珍珠岩复合保温外墙板是优良的建筑结构与保温一体化解决方案,突破了原有建筑结构与保温一体化仅适用于纯剪力墙结构或框剪结构的难点,将建筑结构与保温一体化技术拓展到了钢结构建筑以及混凝土框架结构,成为第一个可应用于所有建筑结构的建筑结构与保温一体化技术(内蒙古自治区工程建设标准设计图集 河北省工程建设标准设计图集 河北省工程建设材料设备使用备案证书 注:国家图集在编制过程中)


3、产品工艺及原理

卉原钢丝网架珍珠岩复合保温外墙系统组成:

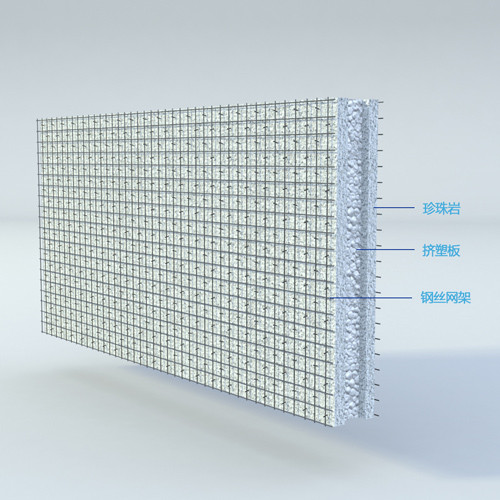

1.  混凝土结构墙、梁、柱珍珠岩复合保温板:

     是在工厂将保温板单侧复合珍珠岩板的板材板材内斜穿V型金属丝,两侧表面焊接金属网形成三维钢丝网架。

混凝土结构

混凝土结构墙梁柱珍珠岩保温板结构图

2.  非承重填充珍珠岩复合保温板:

     在工厂将保温板两侧复合珍珠岩的板材。板材内斜穿V型金属丝,两侧表面焊接金属网形成三维钢丝网架。

非承重填充

非承重填充珍珠岩保温板结构图


3.  钢结构梁柱珍珠岩保温板:

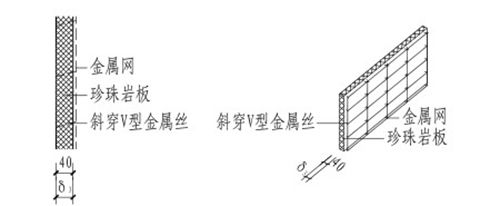

     是单一材质的珍珠岩板材。板材内斜穿V型金属丝,单侧表面焊接金属形成三维钢丝网架。

钢结构

钢结构梁柱珍珠岩保温板



卉原钢丝网架珍珠岩复合保温外墙板在混凝土框架结构或混凝土框架剪力墙结构

在混凝土框架结构或混凝土框架剪力墙结构中应用的板材分别是:

1.  混凝土结构墙、梁、柱珍珠岩复合保温板

2.  非承重填充珍珠岩复合保温板

在框架结构中外墙保温系统分为两种类型。

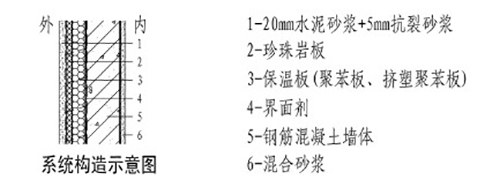

1.  现浇混凝土复合保温外墙系统

将混凝土结构墙、梁、柱珍珠岩复合保温板,置于外墙外模板内侧,混凝土现浇成型后与混凝土结构墙、梁、柱珍珠岩复合保温板结合成一体,再在混凝土结构墙、梁、柱珍珠岩复合保温板外侧喷涂20mm厚水泥砂浆和5mm厚抗裂砂浆形成的外墙保温系统。
现浇混凝土复合保温外墙

2.  外围护结构填充墙系统

将非承重填充珍珠岩复合保温板在施工现场安装组合后,在外表面喷抹20mm厚水泥砂浆和5mm厚抗裂砂浆,内表面喷抹20mm厚水泥砂浆和5mm厚混合砂浆形成外墙填充墙。

外维护结构填充墙

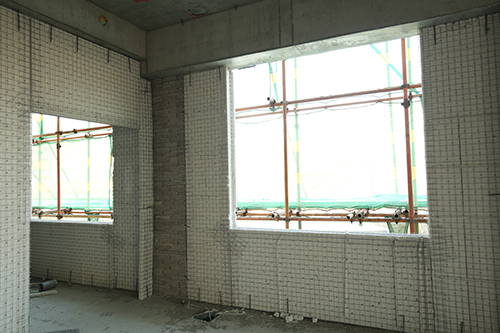

施工效果图如下:
施工效果图

卉原钢丝网架珍珠岩复合保温外墙板在钢结构建筑的应用:

在钢结构建筑中需要应用如下板材:

1.  钢结构梁柱珍珠岩保温板

2.  非承重填充珍珠岩复合保温板

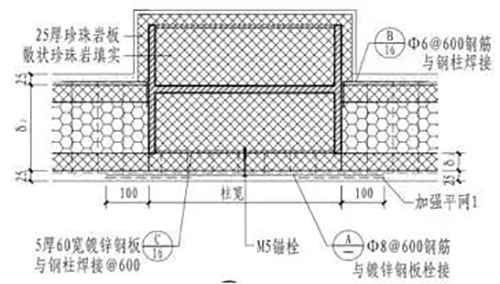

在钢梁、柱部分将钢结构梁柱珍珠岩保温板用锚栓与钢梁、柱连接,在填充墙部分安装非承重填充珍珠岩复合保温板并在外侧与钢结构梁柱珍珠岩保温板用钢丝网片进行连接。然后在墙体的内外侧进行抹灰处理。
钢结构应用图

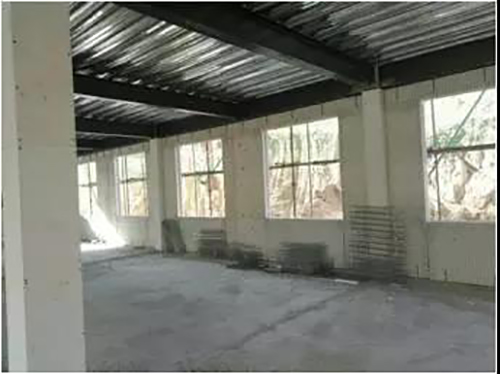

施工效果图如下:
钢结构应用施工效果图
卉原钢丝网架珍珠岩复合保温外墙系统的优势:

保温与建筑同寿命(更长久):

卉原钢丝网架珍珠岩复合保温外墙板采用了建筑保温与结构一体化技术,杜绝了传统保温工艺产生的空鼓、脱落、崩裂、使用周期短、重复投资等弊病,打破传统保温层25年设计寿命,实现 温层与建筑结构共享 百年寿命


保温效果好(更节能):

珍珠岩板和聚苯板(EPS)或挤塑板(XPS)均为优良保温板材其中珍珠岩板为A级防火材料在墙体厚度不变的基础上保温层厚增加50%同时兼顾防火,实现了在不增加墙体厚度的基础上墙体节能超过75%节能标准


结构牢固(更抗震):

应用卉原混凝土结构墙、梁、柱珍珠岩复合保温板时,板材一侧的三维钢丝网架与混凝土浇注成一体。牢固性远远优于传统保温施工和免拆模板施工方案中的塑料膨胀锚栓。珍珠岩板具有良好的力学性能,同时珍珠岩板和水泥砂浆均为硅酸盐材料,因此板材与抹灰层紧密咬合。同时,再加上板材牢固的三维钢丝网架结构使得墙体整体性更好,抗震性更高


防火性能强(更安全):

保温材料置于墙体内部,有效避免传统外墙保温引发火灾的风险。同时墙体在1000°C高温下,耐火极限超过4小时,不散发有毒气体


隔音性能好(更静音):

珍珠岩板材为微孔状材料,可以有效阻止声波的传播,确保了墙体的卓越隔音性能,为营造宁静的室内环境提供了保障,应用卉原非承重填充珍珠岩复合保温板的墙体空气隔音量超过55dB。


缩短工期(更节省):

采用卉原钢丝网架珍珠岩复合保温外墙板可实现建筑结构与保温一体化施工,在板材安装完成后只需在外表面喷涂砂浆,找平即可。缩短了传统施工主体完工后再砌加气块砖和单独做保温的工期。同时,其他建筑保温与结构一体化解决方案(如CL,EPS模块)所有部分均为浇注,而且在外侧浇注需要使用自密实混凝土,工期长,成本高。而卉原珍珠岩复合保温外墙板,减少浇注施工量,填充墙部分安装板材后抹灰即可。采用卉原钢丝网架珍珠岩复合保温外墙板 可以使建筑整体交工缩短2-4个月,降低了施工管理成本,租赁费用及银行利息等费用


无需防火隔离带和耐火门窗(更经济):

满足现行建筑防火设计规范(GB50016-2014)的要求,外墙无需防火隔离带以及0.5h耐火完整性门窗


符合国家政策(更规范):

卉原钢丝网架珍珠岩复合保温外墙板不仅具有建筑保温与结构一体化的特点同时具有装配式建筑部位部件的特性。符合国家推行的建筑装配化以及住宅产业化政策,达到国家推行的绿色建筑标准




几种外墙施工方案的对比:

外墙施工方案
适用结构
浇筑工程量
施工工艺
施工周期
施工成本
卉原钢丝网架珍珠岩复合保温墙体系统
混凝土剪力墙结构,混凝土框架结构,钢框架结构
不增加建筑原有浇注量,不改变原有设计

混凝土梁、板、柱等区域采用大模内置施工工艺,填充墙部分墙板装配式作业,墙板安装完毕后,无需再做保温。建筑结构与保温一体化。


很快



传统外贴式保温
混凝土剪力墙结构,混凝土框架结构,钢框架结构
不增加建筑原有浇注量,不改变原有设计
外墙完工后,再进行保温施工,施工周期长。


CL建筑体系
混凝土剪力墙结构

浇注分内外两层,外侧仅为50mm浇注需用自密实混凝土,施工难度大。



随着楼的增高,浇筑量增加。

混凝土梁、板、柱等区域把板材置于模板中间进行浇注。 浇注完成无需再做保温。



原本的砌块填充墙部分只能按传统外贴施工。



建筑结构与保温一体化。
较快
一般
EPS 模块
混凝土剪力墙结构

浇注分内外两层,外侧仅为50mm浇注需用自密实混凝土,施工难度大。



随着楼的增高,浇筑量增加。


混凝土梁、板、柱等区域把板材置于模板中间进行浇注。



原本的砌块填充墙部分只能按传统外贴施工。



建筑结构与保温一体化。
较快
一般
FS现浇免拆模板
混凝土剪力墙结构
不增加建筑原有浇注工程量,不改变原有设计

混凝土梁、板、柱等区域把板材置于模板中间进行浇注。



原本的砌块填充墙部分只能按传统外贴施工。



建筑结构与保温一体化。
较快
一般
